Algoritma 1 : Pengertian Flowchart Simbol dan Fungsinya
ilmuit.id - Pengertian flowchart dan fungsinya Flowchart adalah bagan-bagan yang mempunyai arus yang menggambarkan langkah-langkah penyelesaian suatu masalah. Bentuk gambar/diagram yang mempunyai aliran satu atau dua arah secara sekuensial Flowchart merupakan cara penyajian dari Suatu algoritma menggunakan simbol simbol tertentu.
Ada dua macam bentuk flowchart yaitu:
System Flowchart : Merupakan urutan proses didalam system dengan menunjukkan alat media input, output dan juga jenis media penyimpanan didalam proses pengolahan data.
Program Flowchart : Merupakan urutan instruksi yang digambarkan dengan symbol-symbol tertentu untuk menyelesaikan atau memecahkan masalah dalam suatu program.
Simbol Flowchart Dan Penjelasanya
Flow Direction Symbol :
Simbol ini berfungsi untuk menghubungkan simbol yang satu dengan simbol yang lain serta menunjukan garis dan arah aliran proses simbol.
Terminator Symbol :
Simbol ini berfungsi menunjukan awal permulaan flowchart dan jug adapat menunjukan akhir dari sebuah flowchart.
Connector ( On-Page ) :
Simbol ini berfungsi untuk menyambungkan proses dan menyederhanakan hubungan simbol didalam halaman yang sama .
Connector ( Of-Page )
Simbol ini berfungsi untuk menyambungkan proses pada halaman yang berbeda .
Processing Symbol :
Simbol ini berfungsi untuk menunjukan sebuah proses atau pengolahan yang dilakukan didalam komputer.
Decision Symbol :
Simbol ini untuk menunjukan proses pemilihan dikarenakan suatu kondisi yang ada.
Input - Output Symbol :
Simbol ini berfungsi menunjukan proses input atau output tanpa tergantung peralatanya.
Manual Input Symbol :
simbol ini berfungsi memasukan data secara manual dari keyboard.
Aturan Pembuatan Flowchart:
Pada pembuatan flowchart harus ada flow direction symbols (simbol penghubung alur), processing symbols (simbol proses) dan input-output symbols (simbol input- output). Berikut adalah ketentuan pembuatan flowchart:
- Tidak ada kaidah yang baku
- Flowchart adalah gambaran hasil analisa suatu masalah. Bentuk flowchart dapat bervariasi antara satu pemrogram dengan pemrogram lainnya.
- Secara garis besar bentuk flowcahrt ada 3 (tiga) bagian utama yaitu : input, proses dan output.
- Unutk menghindari pengulangan proses yang tidak perlu atau percuma dan logika yang rumit dan berbelit- belit sehingga jalannya proses menjadi singkat.
- Jalannya proses digambarkan dari atas ke arah bawah dan diberikan tanda panah untuk memperjelas arah aliran.
- Sebuah flowchart diawali dari satu titik terminator simbol START (mulai) dan diakhiri dengan terminator simbol END (selesai).
- Flowchart adalah gambaran hasil analisa suatu masalah. Bentuk flowchart dapat bervariasi antara satu pemrogram dengan pemrogram lainnya.
- Secara garis besar bentuk flowcahrt ada 3 (tiga) bagian utama yaitu : input, proses dan output.
- Unutk menghindari pengulangan proses yang tidak perlu atau percuma dan logika yang rumit dan berbelit- belit sehingga jalannya proses menjadi singkat.
- Jalannya proses digambarkan dari atas ke arah bawah dan diberikan tanda panah untuk memperjelas arah aliran.
- Sebuah flowchart diawali dari satu titik terminator simbol START (mulai) dan diakhiri dengan terminator simbol END (selesai).
Simbol-simbol flowchart dibagi menjadi 3 kelompok :
1. Flow direction symbols : Berguna untuk menghubungkan simbol satu dengan yang lain atau dapat disebut juga connecting line
2. Processing symbols: Menunjukan jenis operasi pengolahan dalam suatu proses / prosedur Input / Output
3. Menunjukkan jenis peralatan yang digunakan sebagai media input atau output
Contoh 1 Soal Program FlowChart :
Algoritma menentukan apakah suatu bilangan adalah bilangan ganjil atau bilangan genap, flowchart dari program adalah sebagai berikut:

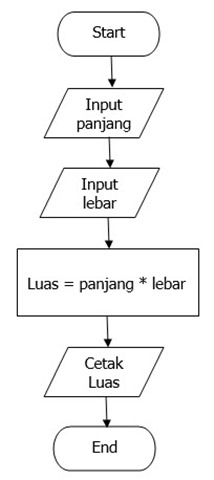

Contoh 2 : Algoritma luas persegi panjang ( program flowchart ):
Contoh System Flowchart Hasil Ujian :
